Diodo emisor de luz, también conocido como LED (acrónimo del inglés de Light-Emitting Diode) es un dispositivo semiconductor (diodo) que emite luz incoherente de espectro reducido cuando se polariza de forma directa la unión PN del mismo y circula por él una corriente eléctrica. Este fenómeno es una forma de electroluminiscencia. El color (longitud de onda), depende del material semiconductor empleado en la construcción del diodo y puede variar desde el ultravioleta, pasando por el visible, hasta el infrarrojo. Los diodos emisores de luz que emiten luz ultravioleta también reciben el nombre de UV LED (UltraV'iolet Light-Emitting Diode) y los que emiten luz infrarroja suelen recibir la denominación de IRED (Infra-Red Emitting Diode).

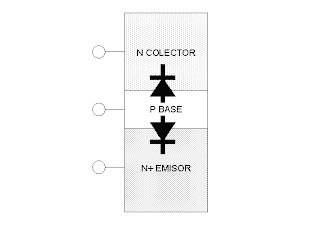

Tipos de Diodos:
DIODOS RECTIFICADORES: Los diodos rectificadores son los que en principio conocemos, estos facilitan el paso de la corriente contínua en un sólo sentido (polarización directa), en otras palabras, si hacemos circular corriente alterna a través de un diodo rectificador esta solo lo hará en la mitad de los semiciclos, aquellos que polaricen directamente el diodo, por lo que a la salida del mismo obtenemos una señal de tipo pulsatoria pero contínua. Se conoce por señal o tensión contínua aquella que no varia su polaridad.
DIODOS DE TRATAMIENTO DE SEÑAL (RF): Los diodos de tratamiento de señal necesitan algo más de calidad de fabricación que los rectificadores. Estos diodos están destinados a formar parte de etapas moduladoras, demoduladoras, mezcla y limitación de señales, etc.Un
o de los puntos más críticos en el diodo, al momento de trabajar con media y alta frecuencia, se encuentra en la "capacidad de unión", misma que se debe a que en la zona de la Unión PN se forman dos capas de carga de sentido opuesto que conforman una capacidad real.En los diodos de RF (radio frecuencia) se intenta que dicha capacidad sea reducida a su mínima expresión, lo cual ayudará a que el diodo conserve todas sus habilidades rectidficadoras, incluso cuando trabaje en altas frecuencias.Entre los diodos más preparados para lidiar con las altas frecuencias destaca el diodo denominado Schottky. Este didodo fue desarrolado a principio de los sesenta por la firma Hewletty, deriva de los diodos de punta de contacto y de los de unión PN de los que han heredado el procedimiento de fabricación.
o de los puntos más críticos en el diodo, al momento de trabajar con media y alta frecuencia, se encuentra en la "capacidad de unión", misma que se debe a que en la zona de la Unión PN se forman dos capas de carga de sentido opuesto que conforman una capacidad real.En los diodos de RF (radio frecuencia) se intenta que dicha capacidad sea reducida a su mínima expresión, lo cual ayudará a que el diodo conserve todas sus habilidades rectidficadoras, incluso cuando trabaje en altas frecuencias.Entre los diodos más preparados para lidiar con las altas frecuencias destaca el diodo denominado Schottky. Este didodo fue desarrolado a principio de los sesenta por la firma Hewletty, deriva de los diodos de punta de contacto y de los de unión PN de los que han heredado el procedimiento de fabricación. DIODOS DE CAPACIDAD VARIABLE ( VARICAP ): La capacidad formada en los extremos de la unión PN puede resultar de gran utilidad cuando, al contrario de lo que ocurre con los diodos de
RF, se busca precisamente utilizar dicha capacidad en provecho del circuito en el cual se está utilizando el diodo. Al polarizar un diodo de forma directa se observa que, además de las zonas constitutivas de la capacidad buscada, aparece en paralelo con ellas una resistencia de muy bajo valor óhmico, lo que conforma un capacitor de elevadas pérdidas. Sin embargo, si polarizamos el mismo en sentido inverso la resistencia en paralelo que aparece es de un valor muy alto, lo cual hace que el diodo se pueda comportar como un capacitor con muy bajas pérdidas.Si aumentamos la tensión de polarización inversa las capas de carga del diodo se esparcian lo suficiente para que el efecto se asemeje a una disminución de la capacidad del hipotético capacitor (el mismo efecto producido al distanciar las placas del un capacitor estándar).Por esta razón podemos terminar diciendo que los diodos de capacidad variable, más conocidos como varicap's, varian su capacidad interna al ser alterado el valor de la tensión que los polariza de forma inversa.La utilización más solicitada para este tipo de diodos suele ser la de sustituir a complejos sistemas mecánicos de capacitor variable en etapas de sintonía en todo tipo de equipos de emisión y recepción, ejemplo, cuando cambiamos la sintonía de un receptor antiguo, se varía mecanicamente el eje de un capacitor variable en la etapa de sintonía; pero si por el contrario, pulsamos un botón de sintonía de un receptor de televison moderno, lo que hacemos es variar la tensión de polarización de un diodo varicap que se encuentra en el módulo sintonizador del TV.
RF, se busca precisamente utilizar dicha capacidad en provecho del circuito en el cual se está utilizando el diodo. Al polarizar un diodo de forma directa se observa que, además de las zonas constitutivas de la capacidad buscada, aparece en paralelo con ellas una resistencia de muy bajo valor óhmico, lo que conforma un capacitor de elevadas pérdidas. Sin embargo, si polarizamos el mismo en sentido inverso la resistencia en paralelo que aparece es de un valor muy alto, lo cual hace que el diodo se pueda comportar como un capacitor con muy bajas pérdidas.Si aumentamos la tensión de polarización inversa las capas de carga del diodo se esparcian lo suficiente para que el efecto se asemeje a una disminución de la capacidad del hipotético capacitor (el mismo efecto producido al distanciar las placas del un capacitor estándar).Por esta razón podemos terminar diciendo que los diodos de capacidad variable, más conocidos como varicap's, varian su capacidad interna al ser alterado el valor de la tensión que los polariza de forma inversa.La utilización más solicitada para este tipo de diodos suele ser la de sustituir a complejos sistemas mecánicos de capacitor variable en etapas de sintonía en todo tipo de equipos de emisión y recepción, ejemplo, cuando cambiamos la sintonía de un receptor antiguo, se varía mecanicamente el eje de un capacitor variable en la etapa de sintonía; pero si por el contrario, pulsamos un botón de sintonía de un receptor de televison moderno, lo que hacemos es variar la tensión de polarización de un diodo varicap que se encuentra en el módulo sintonizador del TV.DIODO ZENER: Cuando se estudian los diodos se recalca sobre la diferencia que existe en la gráfica con respecto a la corriente directa e inversa. Si polarizamos inversamente un diodo estándar y aumentamos la tensión llega un momento en que se origina un fuerte paso de corriente que lleva al diodo a su destrucción. Este punto se da por la tensión de ruptur
a del diodo.Se puede conseguir controlar este fenómeno y aprovecharlo, de tal manera que no se origine la destrucción del diodo. Lo que tenemos que hacer el que este fenómeno se dé dentro de márgenes que se puedan controlar.El diodo zener es capaz de trabajar en la región en la que se da el efecto del mismo nombre cuando las condidiones de polarización así lo determinen y volver a comportarse como un diodo estándar toda vez que la polarización retorne a su zona de trabajo normal. En resúmen, el diodo zener se comporta como un diodo normal, a no ser que alcance la tensión zener para la que ha sido fabricado, momento en que dejará pasar a través de él una cantidad determinada de corriente.Este efecto se produce en todo tipo de circuitos reguladores, limitadores y recortadores de tensión.
a del diodo.Se puede conseguir controlar este fenómeno y aprovecharlo, de tal manera que no se origine la destrucción del diodo. Lo que tenemos que hacer el que este fenómeno se dé dentro de márgenes que se puedan controlar.El diodo zener es capaz de trabajar en la región en la que se da el efecto del mismo nombre cuando las condidiones de polarización así lo determinen y volver a comportarse como un diodo estándar toda vez que la polarización retorne a su zona de trabajo normal. En resúmen, el diodo zener se comporta como un diodo normal, a no ser que alcance la tensión zener para la que ha sido fabricado, momento en que dejará pasar a través de él una cantidad determinada de corriente.Este efecto se produce en todo tipo de circuitos reguladores, limitadores y recortadores de tensión.
FOTODIODOS: Algo que se ha utilizado en favor de la técnica electrónica moderna es la influencia de la energía luminosa en la ruptura de los enlaces de electrones situados en el seno constitutivo de un diodo. Los fotodiodos no son diodos en los cuales se ha optimizado el proceso de componentes y forma de fabricación de modo que la influencia luminosa sobre su conducción sea la máxima posible. Esto se obtiene, por ejemplo, con fotodiodos de silicio en el émbito de la luz incandescente y con fotodiodos de germanio en zonas de influencia de luz infrarroja.
DIODOS LED( LUMINISCENTES ): Este tipo de diodos es muy popular, sino
, veamos cualquier equipo electrónico y veremos por lo menos 1 ó más diodos led. Podemos encontrarlos en direfentes formas, tamaños y coloresdiferentes. La forma de operar de un led se basa en la recombinación de portadores mayoritarios en la capa de barrera cuando se polariza una unión Pn en sentido directo. En cada recombinación de un electrón con un hueco se libera cierta energía. Esta energía, en el caso de determinados semiconductores, se irradia en forma de luz, en otros se hace de forma térmica.Dichas radiaciones son básicamente monocromáticas (sin color). Por un método de "dopado" del material semiconductor se puede afectar la enegía de radiación del diodo.El nombre de LED se debe a su abreviatura en ingles ( Light Emmiting Diode )Además de los diodos led existen otros diodos con diferente emisión, como la infrarroja, y que responden a la denominación IRED (Diodo emisor de infra-rojos).
, veamos cualquier equipo electrónico y veremos por lo menos 1 ó más diodos led. Podemos encontrarlos en direfentes formas, tamaños y coloresdiferentes. La forma de operar de un led se basa en la recombinación de portadores mayoritarios en la capa de barrera cuando se polariza una unión Pn en sentido directo. En cada recombinación de un electrón con un hueco se libera cierta energía. Esta energía, en el caso de determinados semiconductores, se irradia en forma de luz, en otros se hace de forma térmica.Dichas radiaciones son básicamente monocromáticas (sin color). Por un método de "dopado" del material semiconductor se puede afectar la enegía de radiación del diodo.El nombre de LED se debe a su abreviatura en ingles ( Light Emmiting Diode )Además de los diodos led existen otros diodos con diferente emisión, como la infrarroja, y que responden a la denominación IRED (Diodo emisor de infra-rojos).
